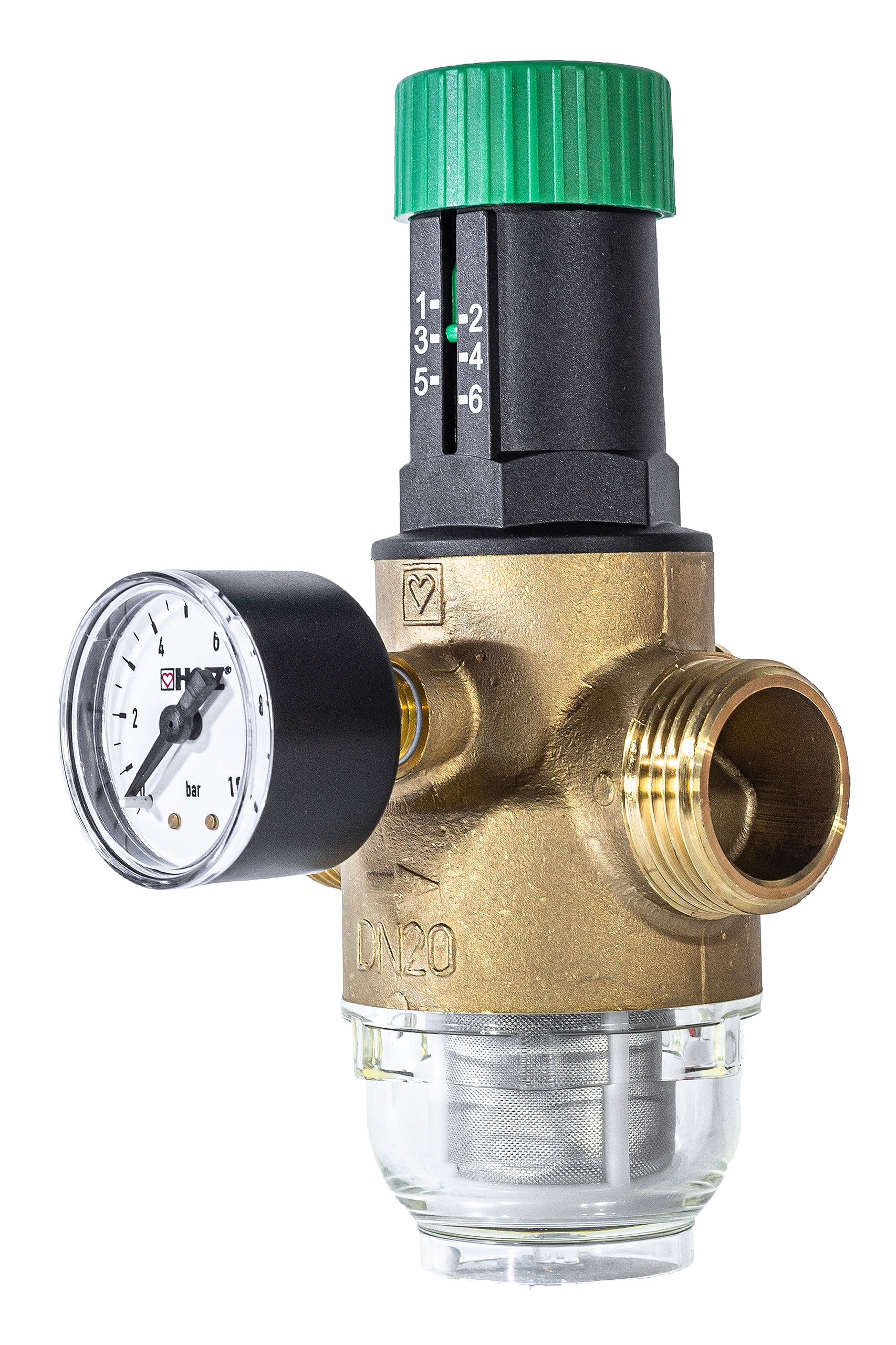

Redukcia tlaku vody Herz 3/4 palca filter

Použitie a údržba

Membránový redukčný ventil tlaku chráni inštaláciu pred nadmerným tlakom tým, že znižuje vstupný tlak na pracovnú úroveň. Možno ho použiť aj vo vykurovacích systémoch na ochranu kotla pred zvýšením tlaku. Výstupný tlak je nastaviteľný a nemení sa pri zmene vstupného tlaku.

Tlak sa nastavuje otáčaním zeleného ovládacieho kolieska. Otáčaním doľava sa výstupný tlak zvyšuje. Otočenie kolieska mimo rozsah nastavenia môže ventil poškodiť. Pre domové inštalácie sa odporúča maximálny výstupný tlak 4 bar. Pri každom novom nastavení výstupného tlaku otvorte a zatvorte odber vody.

Údržbu membránového redukčného ventilu sa odporúča zveriť autorizovanému inštalatérovi v súlade s normou DIN 1988. Stav filtra kontrolujte niekoľkokrát ročne a podľa potreby ho vyčistite alebo vymeňte. Kľúč na údržbu je súčasťou balenia.

Vyhotovenie

• Teleso: kovaná mosadz podľa EN 12165, CW626N
• Kryt: PA 6.6
• Membrána a tesnenia: EPDM
• Pružina: pružinová oceľ
• Vedenie pružiny: nehrdzavejúca oceľ
• Ovládacie koliesko: zelený PA 6.6
• Filter: nehrdzavejúca oceľ
• Kryt filtra: priehľadný PA12 pri výrobkoch 1 2682 1X; mosadz CW626N pri výrobkoch 1 2682 2X

Technické parametre

• Maximálny vstupný tlak: 16 bar
• Rozsah výstupného tlaku: 1 až 6 bar
• Továrenské nastavenie: 3 bar
• Maximálna teplota: 40 °C pri výrobkoch 1 2682 1X; 70 °C pri výrobkoch 1 2682 2X
• Rozsah manometra: 0 až 10 bar
• Hustota filtračnej siete: 0,3 mm
• Médium: voda
• Norma: EN 1567
• Pripojenie manometra: 1/4″ F (ISO 228-1)
• Pripojenie: vonkajší závit podľa ISO 7-1 a ISO 228

Balenie obsahuje redukčný ventil s filtrom, manometer, kľúč na údržbu, polozávity DN20 a tesnenia.
