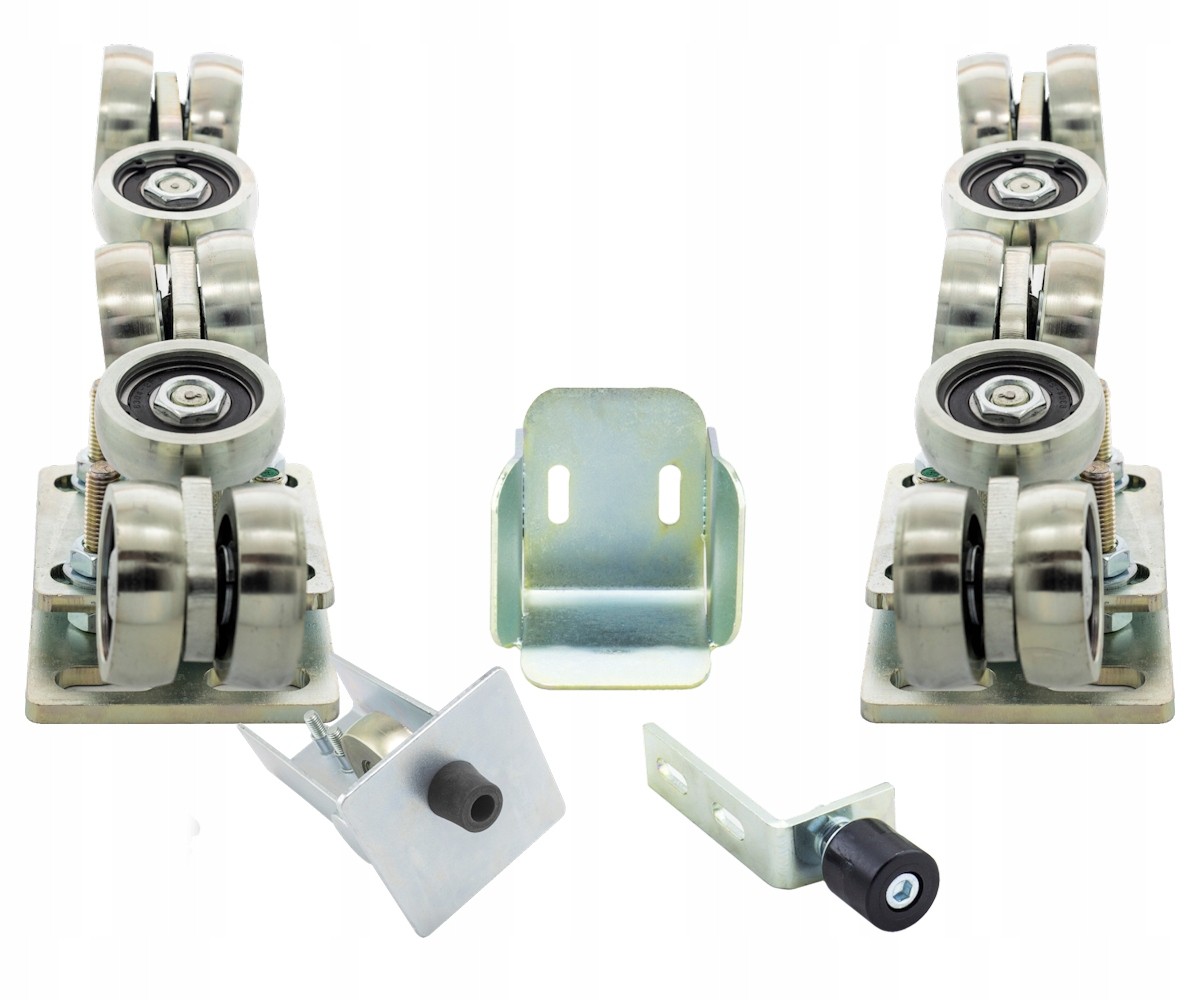

Sada vozíkov 8 valčekov pre posuvnú bránu 80x80 samootočný valček Swing Type
- Kompletné špecifikácie
- Komentáre 0
Sada vozíkov 8 valčekov pre posuvnú bránu 80x80 samootočný valček Swing Type3-7 dní151 €123 € bez DPH
Sada vozíkov 8 valčekov pre posuvnú bránu 80x80 samootočný valček Swing Type
Popis produktu
Posuvný vozík s bránou 80x5 Swing-Type s valčekmi na špeciálnom kolíku - Swhedge set 6-valčekový valček, s dvoma horizontálnymi valcami. Toto usporiadanie valcov sa odporúča pre brány s výrazným vyplnením, moderné brány so širokým profilom. Takéto brány sa môžu správať ako plachta vo vetre. Dva horizontálne valčeky robia bránu oveľa efektívnejšou pri priblížení k stĺpu.
Odporúčame, keď: dvere nie sú úplne vzpriamené (časom sa vodiaci valček na stĺpiku opotrebuje, uvoľní a nedrží vertikálnu polohu dokonale) koľajnica (bežný profil) nie je dokonale rovná preto: po valcovaní sa uvoľnila do zakrivenia / v dôsledku teploty počas zvárania / ohla sa v iných podmienkachLEN chcete mať istotu, že vozík dokonale spolupracuje s bránou, vďaka dodatočne otočným valčekom v priečnej rovine.
Vozíky sú dostupné aj v sadách (pozrite si všetky naše položky a zadajte WBR.8BS.80x5) Valčeky v vozíkoch ponúkaných na trhu sú pevne usadené a následne "drhnú", keď koľajnica nie je rovná, čo spôsobuje:tvrdú prácu, keď máme automatický náložník – hluk, brána počas prevádzky vŕzga [ľavá strana výkresu – ukazuje, že valce blokujú aj pri minimálnom krútení koľajnice]. Náš vozík má podporné valce namontované na špeciálnych kolíkoch, vďaka čomu je dokonale umiestnený v koľajnice, ktorá je krivá. Takéto vozíky sa v ňom nezasekávajú, pracujú ľahko a bez "brúsenia" [pravá strana výkresu, valčeky správne nastavené aj pri väčšom zakrivení profilu].
Vozík WBR.8BS.80x5.210.S52Materiál valca: oceľNastavovacia základňa (spodná doska so skrutkami): 210 × 120 × 8 mm Spodná časť vozíka (horná doska): 120 × 115 × 8 mm s veľkými zrnami ako na platforme, pre najväčšie možnosti nastavenia 'trolejová brána'Valčeky: Ø68,5 mm × 22 mm, oceľ, v tvare dokonalého oblúkaLožisko: 6304 2RS s priemerom 52 mm, čo znamená vyššiu (približne 60 %) statickú a dynamickú nosnosť (typické ložiská majú priemer 42-45 mm)Ložisko na Segerov krúžokPovrchová úprava: pozinkovanéSkrutky: M14 Hmotnosť vozíka: 8,6 kgÚčel vozíka:Hmotnosť brány: až 800 kgVstupná ľahkosť: 4-7 mPlošiny sú vybavené podložkami matic, ktoré zabraňujú "uvoľneniu" spoja a zvyšujú tlakovú plochu.
Ich absencia môže spôsobiť, že vozík sa posunie preč od pracovnej osi brány. Na detailoch nešetríme! POZOR! Prosím, dôkladne si skontrolujte rozmery vašej lišty (profilu). Tieto rozmery sa určujú špecifikovaním dĺžky strany na vonkajšej strane profilu a hrúbky steny meranej strmeľom. Rolky, ktoré vyrábame, sú prispôsobené konkrétnemu profilu – veľkosť sa nepriemeruje, ako je to pri mnohých čínskych produktoch. Vďaka tomu naše vozíky zabezpečujú presnú prevádzku brány. Na požiadanie posielame montážny manuál s presnými parametrami požadovaného rozstupu električiek až po hmotnosť a dĺžku brány. 1) 2x vozíky pre koľajové zaťaženie 80x80x5!
Profil dverí je dimenzovaný a uvedený ako vonkajší rozmer koľajnice a hrúbka steny. Bežnou chybou je merať profil zvnútra!2) 1x valček brány s koncovým krytom a gumovým nárazníkom3) 1x nástrčný kľúč na uvoľnenie vozíkov pri zatvorení brány 4) 1x vodiaci valček na výber zo zoznamu: 25 mm (pre C-rez 30x30x2) 33 mm ložisko (pre C-sekciu 40x40x3)35 mm ložiskový valček (pre C-sekciu 40x40x2) 43 mm ložisko (pre C-sekciu 50x50x3) Prosím, uveďte vybraný valček v poznámkach k objednávke. V prípade nedostatku informácií posielame najpopulárnejší kotúč, t.j. 33 mm5) na e-mailovú adresu, na požiadanie posielame inštrukcie – tabuľku rozostupov medzi električkami vzhľadom na dĺžku a hmotnosť.
Problém zakrivenej koľajnice nastáva, keď: nie je dokonale zrolovaná alebo sa po valcovaní zdeformuje (doska má prirodzenú tendenciu k tzv. "napätiu"). A toto je typ koľajnice, ktorú si často môžeme kúpiť skladom. Postupom času sa pod záťažou brány zdeformuje. Najčastejším príznakom je ohýbanie koľajnice v dolnej časti. Počas zvárania brány sa ohýba v dôsledku zahrievania. Použitie zakrivenej koľajnice a následná náročná práca brány spôsobujú, že valčeky v električkách sa opotrebovávajú rýchlejšie. Okrem toho, keď máme nainštalovaný automatický stroj, často si ani neuvedomujeme, že sa problém objavil.
Automatický stroj pri takomto zaťažení spotrebuje viac elektriny a jeho komponenty sa rýchlejšie opotrebúvajú. V vozíku, ktorý ponúkame, sa páry valcov otáčajú nezávisle od seba, vďaka čomu dokonale zapadajú pod koľajnicu – vodítko brány. In-run roller s koncovým krytom a nárazníkom, namontovaný v bežeckej koľajnici. Jeho úlohou je udržať váhu brány v stave "uzavretej brány". Vďaka nárazníku sa brána zastaví bez dodatočného hluku a sila "nárazu" je znížená. Je to naša výroba inrun valca, pri ktorom je valec upevnený na čap upevnený Segerovým krúžkom (nie krimpovaný, bez ochrany, ako je to vo väčšine valcov na trhu). Tým sa eliminuje riziko, že kolík bude vypadnutý.
To vám dáva možnosť rozobrať a vymeniť samotný valček v prípade problémov. Montážne skrutky "vstupujú" do nitovej matice s dlhým závitom (10 mm, nie ako v prípade
